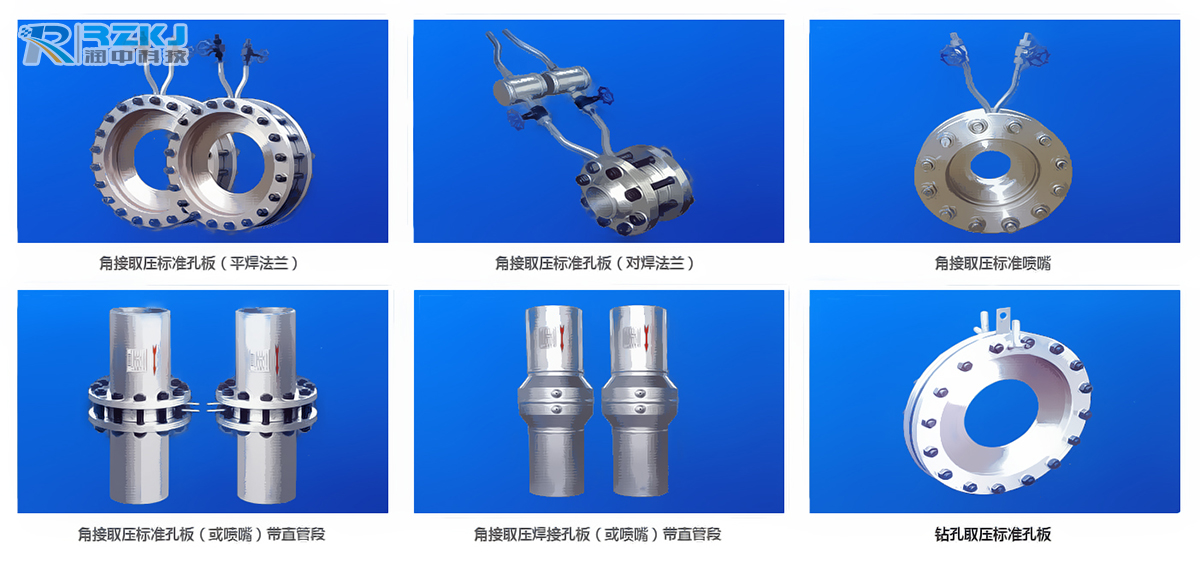

孔板流量計
產品編號：RZ-LG
產品名稱：RZ-LG孔板流量計
產品類別：孔板流量計
銷售服務熱線：0517-86917118
15601403222 13915181149
| RZ-LG孔板流量計的詳細資料： |
孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，**應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。 孔板流量計又稱為差壓式流量計，是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀組成，**應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產，
1.國家標準GB2624-81
產品特點：
▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板流量計計算采用成熟標準與加工
▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。

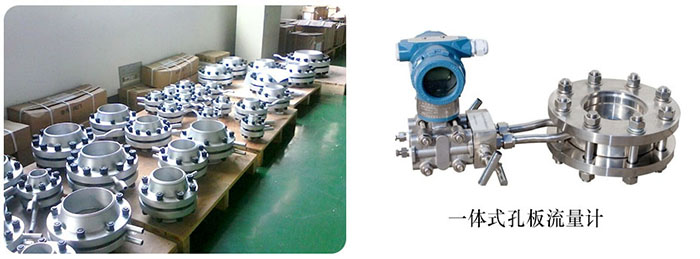

▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
| 節流裝置適用范圍及有關技術指標： |
節流件名稱 |
適用管道
（DN mm） |
適用直徑比B（d/D） |
應用特點 |
流出系數不確定度Ec% |
設計標準 | ||
角接取壓標準孔板 |
環室式 |
50－500
50－500 |
0.2－0.75
0.2－0.75 |
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 |
0.6－0.75% |
ISO5167
GB/T2624－93 | |
夾緊環式 |
50－500 |
0.2－0.75 |
易于清除污物，可用于不太清潔流體流量的測量 | ||||
斜鉆孔式 |
450－1000（3000） |
0.2－0.75 | |||||
法蘭取壓標準孔板 |
50－1000 |
0.2－0.75 |
易于清除污物，適用于各種介質 |
0.6－0.75% |
ISO5167
GB/T2624－93 | ||
徑距取壓標準孔板 |
50－1000 |
0.2－0.75 | |||||
角接取壓標準噴嘴
（ISA1932噴嘴） |
50－500 |
0.3－0.8 |
壓損小，壽命長，尤其適用于蒸汽流量測量 |
0.8－1.2% |
ISO5167
GB/T2624－93 | ||
長徑噴嘴 |
50－630 |
0.2－0.8 |
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 |
2.0% |
ISO5167
GB/T2624－93 | ||
經典文丘利管 |
機械加工式 |
100－800 |
0.2－0.8 |
壓力損失小，所需直管段小于孔板、噴嘴 |
1.0% |
ISO5167
GB/T2624－93 | |
粗焊鐵板式 |
200－1200（2000） |
0.4－0.7 |
1.5% | ||||
文丘利噴嘴 |
65－500 |
0.316－0.77 |
同上 |
1.2－1.75% |
ISO5167
GB/T2624－93 | ||
1/4圓孔板 |
25－150 |
0.245－0.6 |
適用于低雷諾數 |
2.0－2.5% |
DIN BS | ||
錐形入口孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% |
BS | ||
圓缺孔板 |
50－1500 |
0.32－0.8 |
適用于贓污，有氣泡析出或含有固體微粒的流體測量。 |
1.5% |
DIN | ||
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% |
ASME | |||
小孔板 |
12.5－40 |
0.2－0.75 |
適用于小管道流量測量 |
0.75% |
ASME | ||
透鏡式孔板 |
12.5－150 |
0.2－0.75 |
適用于高壓常溫小管道流量測量 |
0.6－0.75% |
ISO5167ASME | ||
端頭孔板 |
大于等于15 |
0.2－0.62 |
1.5－2.0% | ||||
雙重孔板 |
25－400 |
0.2－0.8 |
適用于大流量測量 | ||||
限流孔板 | |||||||
名稱 |
型號 |
取壓方式 |
公稱管徑（mm） |
公稱壓力（MPa） |
執行標準（結構） |
標準孔板 |
LGB |
角接（環室取壓） |
50～400 |
小于10 |
GB2624 K07（蘭化）DG |
LGB-Z |
角接（鉆孔取壓） |
400～2000 |
小于1.6 | ||
LGB |
環室（八槽） |
50～400 |
小于32 |
流量測量手冊 | |
LGB |
環室（無法蘭焊接式） |
50～275 |
小于28.22 |
流量測量手冊DG0711～0718 | |
LGB-F |
法蘭取壓 |
50～800 |
小于2.5 |
GB2624 K06（蘭化） | |
LGB-F |
法蘭取壓 |
50～400 |
4.0～40 |
GB2624 K06（蘭化）石化 | |
LGB-J |
徑距取壓 |
50～760 |
小于10 |
GB2624 | |
標準噴咀 |
LGP |
角接（環室取壓） |
50～400 |
小于10 |
GB2624
流量測量手冊 |
LGP-Z |
角接（鉆孔取壓） |
400～500 |
小于1.6 | ||
LGP |
環室（八槽） |
50～300 |
小于32 |
流量測量手冊 | |
LGP |
環室（高壓透鏡墊式） |
15～150 |
小于32 | ||
LGP |
環室（無法蘭焊接式） |
175～350 |
小于17.36 |
DG 0702～0710 | |
長徑噴咀 |
LGC-J |
徑距取壓 |
50～630 |
小于16 |
GB2624 |
1/4圓孔板 |
LGH |
角接取壓 |
50～260 |
小于10 |
GB2624
流量測量手冊 |
LGH-F |
法蘭取壓 |
50～200 |
小于6.4 | ||
文丘里噴咀 |
LGL |
角接取壓 |
65～500 |
小于2.5 | |
文丘里管 |
LGW |
特殊取壓 |
50～1200 |
小于2.5 | |
雙文丘里管 |
LGW-S |
特殊取壓 |
小于1000 |
小于0.6 | |
小管徑孔板 |
LGX |
角接取壓 |
12～40 |
小于6.4 |
K07（蘭化） |
LGX-F |
法蘭取壓 |
12～40 |
小于6.4 |
企業標準 | |
高壓透鏡墊 |
LGT |
角接取壓 |
50～150 |
小于32 |
流量測量手冊 |
圓缺孔板 |
LGQ |
角接（環室取壓） |
100～400 |
小于1.6 | |
LGQ-Z |
角接（鉆孔取壓） |
400～1000 |
小于1.6 | ||
LGQ-F |
法蘭取壓 |
100～350 |
小于6.4 | ||
雙重孔板 |
LGS |
角接取壓 |
100～400 |
小于6.4 | |
偏心孔板 |
LGN |
角接取壓 |
100～1000 |
小于6.4 | |
限流孔板 |
LG-XL |
10～300 |
小于6.4 |
企業標準 | |
錐形入口孔板 |
LGR |
角接取壓 |
25～1000 |
小于10 |
GB2624 |
機翼測風裝置 |
LJY |
特殊取壓 |
少于1000 |
小于0.6 |
企業標準 |
孔板流量計選型：
型號 | 說 明 | |||||||||
| LG | 節流裝置 | |||||||||
| 代號 | 按其結構特征的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
代號 | 公稱壓力（105Pa） | |||||||||
2.5 | 2.5 | |||||||||
10 | 10 | |||||||||
16 | 16 | |||||||||
25 | 25 | |||||||||
64 | 64 | |||||||||
100 | 100 | |||||||||
200 | 200 | |||||||||
代號 | 口徑（mm） | |||||||||
| 10～1600 | 10～1600mm | |||||||||
代號 | 按其結構形式細分 | |||||||||
H | 標準孔板（環室） | |||||||||
Y | 標準孔板（法蘭） | |||||||||
K | 標準孔板（鉆孔） | |||||||||
I | ISA 1932噴嘴 | |||||||||
L | 長徑噴嘴 | |||||||||
W | 文丘利噴嘴 | |||||||||
G | 經典文丘利管 | |||||||||
S | 雙重孔板 | |||||||||
Q | 圓缺孔板 | |||||||||
Z | 錐形入口孔板 | |||||||||
R | 1/4圓孔板 | |||||||||
P | 偏心孔板 | |||||||||
N | 整體（內藏）孔板 | |||||||||
X | 楔形孔板 | |||||||||
T | 不在上述之列的特殊節流裝置 | |||||||||
代號 | 介質 | |||||||||
1 | 液體 | |||||||||
2 | 氣體 | |||||||||
3 | 蒸汽 | |||||||||
4 | 高溫液體 | |||||||||
代號 | 補償形式 | |||||||||
N | 不帶壓力、溫度補償 | |||||||||
P | 帶壓力補償輸出 | |||||||||
T | 帶溫度補償輸出 | |||||||||
Q | 帶壓力、溫度補償輸出 | |||||||||
代號 | 變送器差壓量程范圍 | |||||||||
0 | 微差壓量程 | |||||||||
1 | 低差壓量程 | |||||||||
2 | 中差壓量程 | |||||||||
3 | 高差壓量程 | |||||||||
代號 | 是否帶現場顯示 | |||||||||
W | 節流裝置傳感器 | |||||||||
X | 智能節流裝置（流量計） | |||||||||
代號 | 供電方式 | |||||||||
0 | 外接+24VDC供電 | |||||||||
1 | 3.6V電池供電 | |||||||||
