單法蘭液位變送器和雙法蘭液位變送器是在工業生產的罐區的液位測量中使用較為普遍的液位儀表，兩者的相同之處都是采用靜壓式測量液位計，單法蘭液位變送器測量的液體的壓力，雙法蘭液位變送器測量的則是差壓。具體在兩者的區別，可以分為以下幾點：
一、產品結構不一樣：
1.單法蘭是指變送器的正壓側是法蘭結構，直接與測量介質的接口相連，而負壓側是采用引壓管將測量介質與變送器的容室相連。優點是測量精度高，能達到變送器的測量技術指標，缺點就是負壓管道必須**密封，且需對變送器進行量程遷移，校驗時應將負壓管道內的介質液體的誤差遷移掉。

2.雙法蘭液位變送器是指變送器的正、負壓側均是法蘭結構，可以直接與需測量的容器、管道相連。優點是安裝容易，校驗方便，不需量程遷移。缺點是測量精度不高，由于法蘭與變送器之間采用彈性軟管連接，內部應該是充滿硅油，所以對介質壓力變化的傳遞有一定的偏差，外界溫度變換多多少少對硅油有一些影響，所以測量反映上就有一定的誤差。
單法蘭液位計和雙法蘭液位計都是采用靜壓式測量的液位計，那么究竟哪些場合能用單法蘭，哪些場合能用雙法蘭的呢？


二、測量使用場合不一樣
單法蘭液位計測量的是敞開式容器的液位，單法蘭 液位變送器 有設計原理、品種規格齊全、安裝使用簡便等特點。單法蘭液位變送器安裝在敞口容器，因為負壓側是與大氣相通，所以不用雙法蘭的負壓側

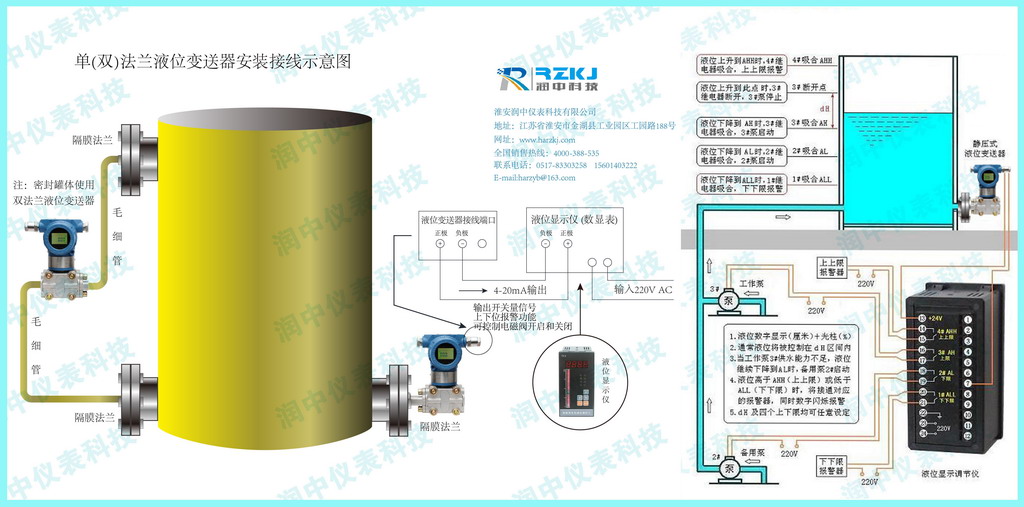

雙法蘭液位計測量的是密閉式容器的液位；雙法蘭液位變送器由差壓變送器與智能放大板組合，可構成智能遠傳壓力、差壓變送器，與符合HART協議的手操器配合,可以相互通訊，進行設定和監控。可以測量液位，測量液位的時候，正壓側距離罐下沿15CM，負壓側在罐頂。也可以用來測量密度，正壓側距離罐下沿15CM，負壓側法蘭安裝在上方，一般垂直距離選擇2M，或是1.5M。利用差壓法測量密度。

液位變送器是測量罐內液位簡單可靠的測量儀器，是利用P=ρgh的原理來測量差壓來測量液位，液位的高低與液位變送器所測得差壓成正比，液位變送器的過程連接通常采用隔膜法蘭式，膜片內充硅油作為壓力傳導介質。液體罐通常有敞口罐和帶壓罐之分，敞口罐上部通大氣，測量敞口罐液位的液位變送器只需高壓端連接過程法蘭，低壓側與大氣聯通。而帶壓罐則需要液位變送器高低壓側連接隔膜法蘭式，以測量高低取壓側的壓力差。

三、安裝液位變送器所用的法蘭規格：
通常終用戶和設計單位會要求 液位變送器 成套商提供配套法蘭，防止出現現場安裝時罐上配對法蘭與液位變送器過程法蘭不匹配的問題。可以根據以下方面選擇確認配對法蘭規格：
對照不同液位變送器廠家的選型樣本，確定法蘭標準，法蘭尺寸，法蘭壓力級別以及法蘭形式。
法蘭標準：液位變送器配對法蘭的標準通常有三種標準： DIN標準，ANSI標準和日本標準，在國內使用較多的是DIN標準和ANSI標準。
法蘭尺寸：與液位變送器標準相同，具體可以參考 液位變送器 廠家選型樣本。液位變送器法蘭尺寸主要有2〞，3〞和4〞, 其中以3〞為普遍。
法蘭壓力級別：日標有JIS 10K和 JIS 20K; ANSI標準有ANSI 150，ANSI 300, 和ANSI600；
DIN標準有DIN PN10/16，DIN PN25/40。（ 注：對于3〞法蘭PN10與PN16尺寸相同；PN25和PN40尺寸相同）
法蘭形式：根據壓力級別和客戶要求不同，對于壓力小于40barg的，通常選擇板式平焊；對于壓力大于40barg，通常選擇帶頸對焊式；
法蘭材質：常見法蘭材質有碳鋼，SUS304和SUS316。通常應根據罐體材質選擇同樣材質的配對法蘭。
沖洗環（可選項）：沖洗環可以不需拆除 液位變送器 用水沖洗掉液位法蘭上附著的固體介質，保證測量的準確性。根據客戶要求，選擇與法蘭相同材質與液位變送器配套的沖洗環。
對應國內的法蘭標準有：
GB/T 9115.1-2000:平面、突面對焊鋼制管法蘭；
GB/T 9116.1-2000:平面、突面帶頸平焊鋼制管法蘭；
GB/T9117.1-2000:突面帶頸承插焊鋼制管法蘭；
GB/T 9119-2000:平面、突面板式平焊鋼制管法蘭。
