浮球液位變送器是一種在生產中非常常見的液位測量儀表，在不銹鋼探頭內有一串很密的干簧管-電阻器，當液位上升或下降時，會帶動浮球上下浮動，浮球里的磁鐵會引起干簧管-電阻器的變化，通過變送器的轉換，把它變成標準的模擬信號輸出。浮球液位計是以磁浮球為測量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值，遠傳供給控制室可實現液位的自動檢測、控制和記錄。該儀表適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量為理想。

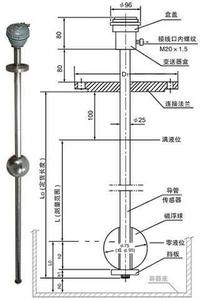

液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出、配備數顯控制儀（或DSB型光柱數顯儀）對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。

    浮球液位變送器安裝與接線說明：
變送器的傳感器可垂直、傾倒或水平安裝在罐體，槽體等容器設備內，應注意不要讓泥沙、沉積物埋沒或堵塞膜片。在波動大的場合，應給傳感器加裝防波管，即在液體中插入鋼管，并在其上面不同高度打若干孔起到防水波和消除流動水壓力的影響。并且可固定傳感器。注：傳感器安裝位置應距液體底部10厘米以免沉積物堵塞膜片。傳感器放入液體中，應徐徐浸入，不可拋入，以免造成不應有的損壞。導氣電纜除作為傳感引線外，主要是引入大氣補償用，安裝時不要夾持過緊，折彎過分，以免損傷導氣管。

變送器的盒應安裝固定在容器上或安裝支架以防外力碰撞。安裝位置應便于現場觀察和接線調校。外裝式變送器盒了線孔位置應向下或水平安裝，切勿將出線孔向上、以免雨水進入變送器內部。

當被測介質不穩定時纜式變送器的探頭容易產生位移，從而影響測量精度，這時應將其固定。如果現場不具備固定的條件，可選用配重，使探頭的重量增加，從而起到穩定的作用。
