磁翻板液位計是基于浮力原理和磁耦合原理工作的液位計儀表，其結構簡單，維護方便。磁翻板液位計結構主要構成包括主管道、顯示面板、浮筒(浮子)、連通管、連接法蘭、排污閥、頂堵頭或排汽閥、顯示器的翻柱或翻片，這組部件是磁翻板的基本配置，如果針對于不同的要求的配置的型號，還有可能需要涉及到遠傳變送器、電加熱部件、磁敏雙色面板、報警開關等等。其中測量浮筒(浮子)屬于磁翻板液位計中主要構件，是儀表直接接觸被測液體介質的部份。實際生產中，需要測量的液體介質各種各樣，因些對于浮筒(浮子)的要求也不盡相同。在不同的介質和工況(壓力、溫度、腐蝕性)情況下選用何種材質是前期選型工作中一個重要的內容，因此我們需要對于各類磁翻板液位計浮筒(浮子)的材質有一個清楚的了解。

本文即是針對于磁翻板液位計不同材質浮筒的特點和應用作一個簡要的介紹，以供大家選型時參考。

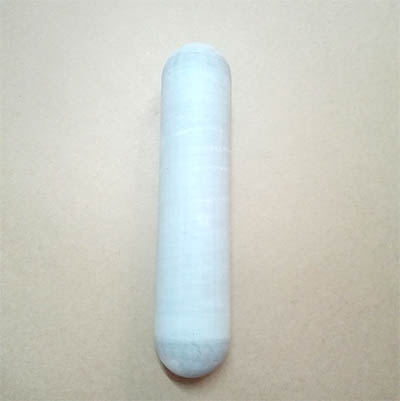

一、PP塑料浮筒的特點及應用

---



      1、特點

      1）PP是聚丙烯的英文（polypropylene）縮寫，它是一種半結晶的熱塑性塑料，熔點為164～170℃，密度為0.90～0.91g/cm³，具有較高的耐沖擊性和機械強韌性。
      2）能被濃硝酸、氯磺酸、發煙硫酸等強氧化性酸侵蝕，也能被低分子量的芳香烴、脂肪烴和氯化烴等溶脹和軟化。
      3）能耐大多數的低濃度有機和無機酸、堿、鹽的腐蝕，耐腐蝕性不如聚四氟乙烯管材。
      4）由于對紫外線較敏感，使用在室外耐候性稍差。


       2、應用

         通常聚丙烯適合制作各種化工管道和配件，防腐蝕效果良好。一般應用在溫度T≤60℃，壓力P≤0.4MPa的工況下較佳。

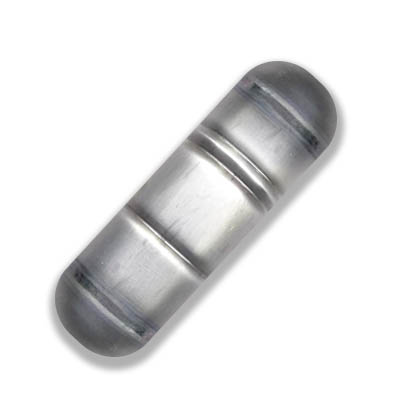

二、304不銹鋼浮筒的特點及應用

---



      1、特點

      1）304不銹鋼，是一種通用性的鉻-鎳不銹鋼材料，密度約為7.93g/cm³，具有優良的耐腐蝕、耐高溫性能，有良好的焊接性能。

      2）304不銹鋼在干燥清潔的大氣中有**的抗銹蝕能力。

      3）在許多環境下，如使用不當或清潔不及時，其表面的鈍化膜將遭到破壞，仍然會發生均勻腐蝕或局部腐蝕。

      4）空氣或液體中的氧原子或氯原子不斷滲入，或鐵原子不斷析出形成氧化鐵，金屬表面就不斷受到銹蝕。


      2、應用

      該材質的浮筒一般應用于食品工業、醫療器具、普通化工設備、儀表、汽車配件、建材、農業、船舶部件等。

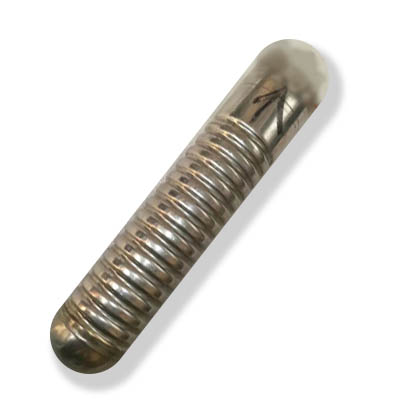

三、316L不銹鋼浮筒的特點及應用

---



       1、特點

       1）316L不銹鋼，是含鉬（元素符號Mo）不銹鋼種，密度為0.78g/cm³。因鋼中含鉬且含碳量較低，高溫下更耐碳化物的析出，提高了對還原性鹽、各種無機酸和有機酸、堿、鹽類的耐蝕能力，總體性能好于304不銹鋼，在高溫環境下，較304不銹鋼更耐腐蝕，常溫下抗腐蝕效果更佳。

        2）一般來說，不腐蝕304不銹鋼的介質，都不會腐蝕含鉬等級的不銹鋼。

        3）高氧化性酸（如硝酸）除外，含鉬的不銹鋼對這種酸的耐腐蝕性較弱。

        4）因316L含有Mo元素，抗點腐蝕性好，更耐氯化物的侵蝕。

        5）316L不銹鋼具有良好的焊接性能，可采用所有標準的焊接方法進行焊接，對316L不銹鋼的焊接，不需要進行退火處理。


       2、應用

        316L不銹鋼一般較多用于海洋環境和侵蝕性工業大氣工況，在海水里設備，化學、染料、造紙、肥料等生產行業中采用較多。

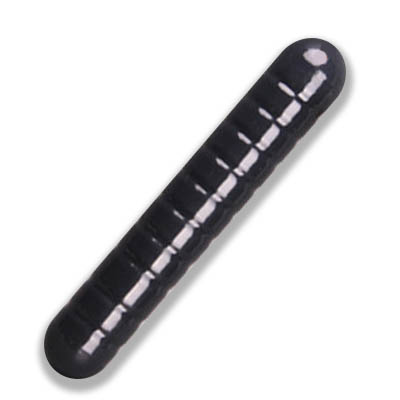

四、聚四氟乙烯PTFE浮筒的特點及應用

---



   1、特點

       在實際的生產過程中，我們經常會碰到一些較強的腐蝕性液體介質，比如強酸強堿溶液，以及各種各樣的有機溶劑等，如果只依靠304，316L、PP塑料等這些材質的耐腐性能就很難勝任。針對此類介質，需要通過增加測量管內壁襯里的方法來達到需要的耐腐蝕性能，通常采用不銹鋼本體內襯聚四氟乙烯（PTFE）工藝類型的防腐型磁翻板液位計。

       1）聚四氟乙烯塑料，是當今世界上耐腐蝕性能佳的材料之一，俗稱“塑料王”，具有高度的化學穩定性和卓越的耐化學腐蝕能力，如耐強酸、強堿、強氧化劑等。

       2）不適合濃縮硝酸、含氯溶劑、芳香、脂肪族等液體介質。

       3）長期使用溫度為-200～+250℃。


       2、應用

       不銹鋼內襯PTFE磁翻板液位計，具有很高的結構強度和耐腐蝕性，一般使用在溫度T≤120℃，P≤1.6MPa的操作工況下。

      由于測量浮筒材質的選擇直接關系到儀表工作的可靠性和運行的經濟性。所以，在選擇浮筒時應注意以下幾點：

      1、應選用不銹鋼管、工程塑料管等非導磁性材料，以保證磁浮子能正常工作。

      2、浮筒材質應能滿足介質工作時高溫高壓的要求，需具有一定的結構強度。

      3、浮筒材質應能長期耐受被測介質的腐蝕，具有一定的使用壽命。
