渦街流量計用于液體流量的測量，其優點很明顯，具有量程范圍寬、壓力損失小、精確度中等偏上、輸出線性良好、無可動部件，維護量小、性能可靠、價格適中、性價比高，在測量液體流量方面，渦街流量計適用于領域很**，包括各類油品的測量，如汽油、煤油、柴油等；在大管徑管道水流測量也沒有問題，插入式的渦街流量計甚至可以用于大于DN300的管道測量中，在城市輸水管線與各類化工、電力、冶金等行業應用很普遍。對于不導電的液體介質，渦街流量計大顯身手，如比各類化工液體：甲醇、甲醛、甲苯、乙烯、丁烷、液氨等，還有半導體工業純水，超凈純水也可以用渦街流量計進行測量。




渦街流量計安裝前注意事項：

    1.儀表安裝前，工藝管道應進行吹掃，防止管道中滯留的鐵磁性物質附著在儀表里，影響儀表的性能，甚至會損壞儀表。如果不可避免，應在儀表的入口安裝磁過濾器。儀表本身不參加投產前的氣掃，以免損壞儀表。

    2.儀表在安裝到工藝管道之前，應檢查其有無損壞。

    3.儀表的安裝形式分為垂直安裝和水平安裝，如果是垂直安裝形式，應保證儀表的中心垂線與鉛垂線夾角小于2°；如果是水平安裝，應保證儀表的水平中心線與水平線夾角小于2°。

    4.儀表的上下游管道應與儀表的口徑相同，連接法蘭或螺紋應與儀表的法蘭和螺紋匹配，儀表上游直管段長度應保證至少是儀表公稱口徑的5倍，下游直管段長度大于等于250mm。

    5.由于儀表是通過磁耦合傳遞信號的，所以為了保證儀表的性能，安裝周圍至少250px處，不允許有鐵磁性物質存在。

    6.測量氣體的儀表，是在特定壓力下校準的，如果氣體在儀表的出口直接排放到大氣，將會在  浮子處產生氣壓降，并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門。

    7.安裝在管道中的儀表不應受到應力的作用，儀表的出入口應有合適的管道支撐，可以使儀表處于小應力狀態。

    8.安裝PTFE（聚四氟乙烯）襯里的儀表時，要特別小心。由于在壓力的作用下，PTFE會變形，所以法蘭螺母不要隨意擰得過緊。

    9.帶有液晶顯示的儀表，安裝時要盡量避免陽光直射顯示器，降低液晶使用壽命。

    10.低溫介質測量時，需選夾套型。


常見的渦街流量計安裝錯誤：

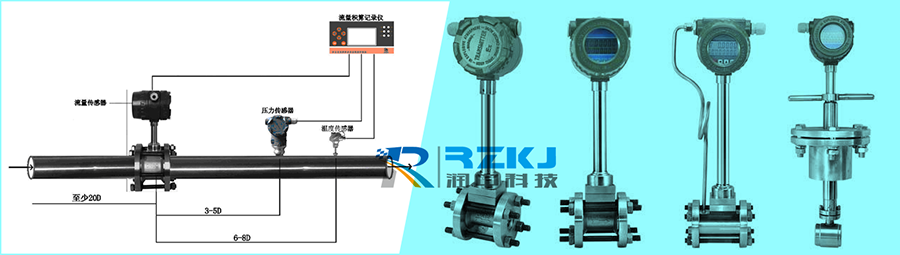

1.渦街流量計前后直管段不符合要求
    渦街流量計前后直管段的作用就是為了保證管道內流體的流動穩定，但由于工藝管道上常有拐彎、分叉、匯合等阻力件出現，使流體穩定變為擾動，從而導致測量誤差。消除方法是按照前后管道要求，合理設計節流裝置的安裝位置。

2.渦街流量計上下游面受損或渦街法蘭墊片凸出管道內
    在運輸渦街或施工人員安裝渦街過程中，容易造成上下游面受損或法蘭墊片凸出管道內，從而導致測量誤差。消除方法是提高施工人員的技術素質和責任心。施工人員在安裝渦街前應仔細檢查渦街片，若發現渦街流量計上下游面受損，應及時更換；在安裝渦街流量計過程中應避免損壞渦街片；安裝法蘭墊片時，要使法蘭墊片中心線和管道中心線一致。

3.渦街流量計上下游面反裝
    安裝前，應正確辨認管道內介質流向及渦街方向，否則將導致測量值偏低。這是因為施工人員的粗心所致，消除方法就是在安裝渦街時，使渦街上標有“+”的面處在流向的上游側。

4、不同渦街流量計裝錯位置
    這種情況一般在試車階段特別容易出現。在試車階段，各工藝管道需要多次吹掃，頻繁拆裝渦街。若渦街尺寸一樣，稍不注意就會出現差錯，調換渦街流量計即可恢復正常。
由此可見為了讓儀表發揮大功能和作用，正確選型是*要條件，正確安裝是決定性因素。
