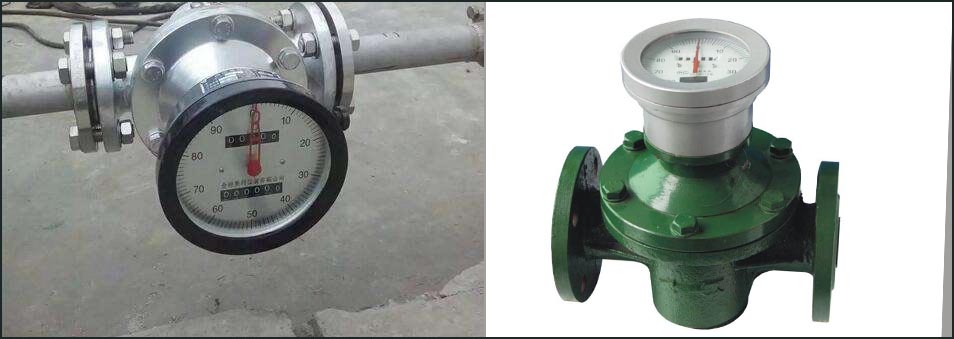

RZ-LC橢圓齒輪流量計屬容積式流量計，又稱定排量流量計，在全部流量計中是屬于zui準確的一類流量計。它對流量畸變不敏感，可測非牛頓流量，在混相流測量中能反映真實的體積流量等。其主要部分是計量箱和裝在計量箱內的一對橢圓齒輪，它們與蓋板構成一密封的初月形空腔，作為量具。流量計進出口處的壓力差推動橢圓齒輪旋轉，流體經初月形空腔計量后排出。橢圓齒輪每旋轉一周可輸出4倍初月形空腔的容積，因此，橢圓齒輪轉數與流體的流量成正比。

該系列產品可以選用不同的材料(鑄鐵、鑄鋼、不銹鋼304和316L不銹鋼)制造，**適用于化工、石油、醫藥、電力、冶金和儀器等工業部門的流量計量工作。下面介紹一下橢圓齒輪流量計常見七大故障及處理方法。

一、橢圓齒輪不轉動
原因：1、管道中有雜物;
2、過濾器損壞，雜物進表內，導致齒輪被卡住;
3、由于流量過大，軸承磨損，產生橢圓齒輪碰撞內膛，引起齒輪卡住。
處理方法：1、清洗流量計及管道;
2、修理過濾器;
3、更換軸承，保證間隙能靈活運轉。

二、橢圓齒輪轉動，指針不動或時走時停
原因：1、轉動緊固件滑動、損壞或不靈活;
2、磁聯軸器滑動;
3、字輪部件被卡住。
處理方法：1、重新緊定緊固件，清除不靈活處;
2、檢查磁聯軸器是否靈活和磁力強弱;
3、排除字輪部件的故障。

三、流量計負誤差大
原因：1、旁路閥門滲漏;
2、橢圓齒輪流量計計量室內壁或軸承遭磨損壞或腐蝕;
3、流量低于下限;
4、磁聯軸器滑動或齒輪系統周期性障礙;
5、實際液黏度小于檢測液黏度。
處理方法：1、檢查旁路閥門;
2、更換軸承，檢查齒輪，調整間隙;
3、增大流量;
4、修配或更換磁聯軸器或齒輪系統;
5、選擇與實際液體黏度相近的檢查液檢查流量計或作黏度修正。

四、流量計正誤差大
原因：1、流量有大的脈動或含有氣體;
2、實際液黏度大于檢驗液體黏度;
3、關小進口閥時，介質未充滿計量室計量而出。
處理方法：1、減少流量脈動或增加氣體分離器;
2、選擇與實際液體黏度相近的檢驗液檢驗流量計或作黏度修正;
3、用流量計出口閥調控介質流量。

五、二次表指示值多于一次表指示值
該在故障多由發訊葉片振動引起，可通過適當調整阻尼片對葉片的壓力來解決。

六、二次表指示值小于一次表指示值
原因：1、發訊葉片處的緊固螺絲松動;
2、發訊器掉步。
處理方法：1、緊固鎖定螺絲;
2、調整發訊葉片與發訊器間的間隙。

七、二次表不指示
原因：1、線路開路或短路;
2、發訊器損壞。
處理方法：1、仔細檢查線路;
2、更換發訊器。
RZ-LC橢圓齒輪流量計主要由本體、一對橢圓齒輪、磁性聯軸器、減速機構、高速齒輪、計數器及發訊裝置組成。一般情況下該流量計可能出現的故障都可以在以上敘述中找到相應原因和處理方法，如果某故障確實找不出原因，可以流量計的廠家來尋求解決方法。金湖斯美特儀表有限公司提醒您，遇到問題切勿盲目拆裝流量計，導致不可挽回的后果。
