差壓液位變送器實際上是一種差壓變送器, 可根據《JJ C 8 2一94 壓力變送器檢定規程》對差壓變送器檢定的方法進行檢定。

差壓液位變送器有兩個壓力出口端, 一是高壓出口端, 另一是低壓出口端。一般情況下檢定時, 壓力標準器與差壓變送器的高壓出口端相連接, 其低壓出口端與大氣相連, 加壓時, 可以對變送器進行檢定(也可以說是“ 正壓檢定法”)。

而液位變送器與差壓變送器的高壓出口端有不同之處, 液位變送器的高壓出口端有一個大法蘭, 且不同的型號其法蘭的大小不一定相同, 這樣, 要加工多種法蘭與液位變送器相連才能進行檢定, 給檢定工作帶來一定的難度。

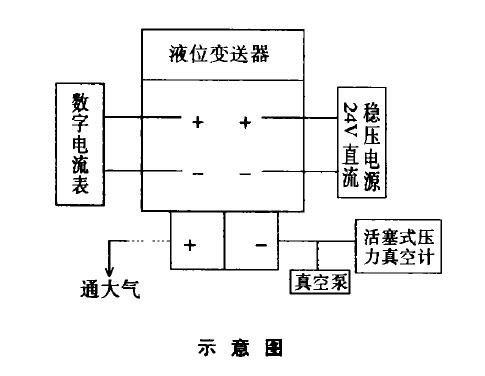

筆者在實際工作中總結出“ 負壓檢定法” , 現結合示意圖加以說明連接的方法與標準器的選擇1.選擇容易連接的差壓液位變送器的低壓出口端與壓力標準器連接, 這樣解決了連接難度較大的問題。而高壓出口端與大氣相通, 即按圖示聯接。


2.由于液位變送器的測量范圍較小( 0 -25 0) k Pa ,且連接時采用低壓出口端連接, 則標準器要選擇真空的標準器, 因而可選擇活塞式壓力真空計與差壓液位變送器連接為標準器。

　　基本誤差的檢定步驟
　　1.零點的檢查: 液位變送器在無負荷作用下, 數字電流表顯示變送器輸出的電流值為4-20mA。

2.檢定時, *先啟動真空泵, 抽真空由0 至上限值止, 分別檢定, 其檢定點不少于5 個, 各點應均勻分布(如可選擇zui大負荷的。、25%、5 0%、7 5%、10 %等)。

3.測量上限值的檢定: 當負壓值顯示為上限值時, 液位變送器輸出的電流值應為2加認。

4.檢定時應進、回程各檢定一次, 且進、回程檢定點應是同一檢定點, 若有疑義或仲裁時需進行3 次循環的檢定。

　　分析與結論
“ 負壓檢定法” 與“ 正壓檢定法” 的區別在于選擇受壓口的不同, 其作用在液位變送器的受壓敏感元件上的作用力分別是: 一是在低壓區抽真空(負壓), 另一是在高壓區施加壓力。兩個作用力分別作用在受壓敏感元件上所產生的變形量是否相同? *先從變送器的工作原理進行分析, 變送器的敏感元件受壓變形后, 產生一個變形量, 其通過轉換電路放大, 輸出一個電信號。

變形量越大, 輸出的電信號也越大。當變形量zui大( 即測量上限值) 時, 輸出的電信號為20mA。以下舉例加以說明。

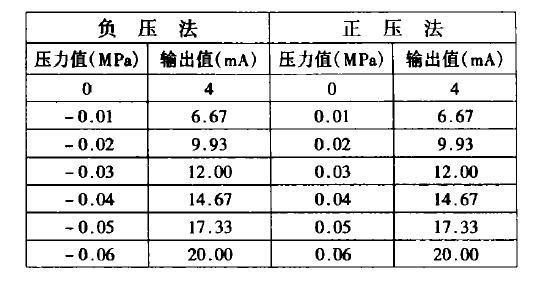

　　例如, 選擇一臺測量范圍為( 0-0.06) MaP 的差壓液位變送器, 分別用負壓檢定法和正壓檢定法進行檢定, 檢定結果如下:
