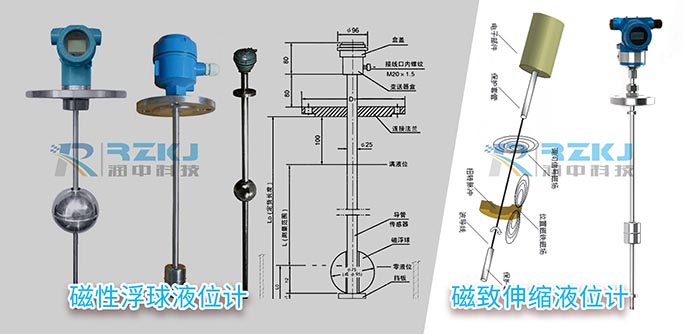

在液位測量中，我們會經常會看兩種外型基本上一樣的液位計，浮球液位計與磁致伸縮液位計，別看兩者長得一樣，其內在可是完全兩個概念，無論是在測量原理，精度，內部結構上都存在著明顯的不同，當然這兩類液位計的價格也是區別很大的。


磁浮球液位計又名干簧管液位計，其結構與工作原理就是：磁性浮球隨液位變化而上下浮動時，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出，對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的位式控制，或由其它調節器構成液位恒值調節系統。

磁致伸縮液位計，同樣是磁力原理，但內部結構卻是大相徑庭，磁致伸縮液位計工作時，傳感器的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在磁致伸縮液位計的傳感器測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組*磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以地確定浮子所在的位置，即液面的位置。

這兩種液位計的精度等級有差別，而且浮子液位計設計院用的不是特別的多，（至少我們單位是），國產的口碑也稍微差了點，（支持國貨，但是有個度）磁致伸縮的，用在油罐區的比較多.

工作原理完全是兩回事，磁致伸縮液位計是電磁場的變換，線性的。干簧管是機械作用的，非線性，階梯變化的。

其次， 浮球液位計精度低， 而磁致伸縮液位計精度是目前所有液位計里高的，不是一個級別的！

還有一點值得注意的是：這兩種液位計從外觀上看結構可以做得完全一樣，都是有一浮球和傳感器，防爆電子表頭（到處都可以有標配）。所以很多不良商家會以次充好，低價出售，建議使用時確認一下精度，短量程的磁致伸縮液位計再差精度也不會低于1mm。而干簧管再好也遠遠做不到這5mm精度。
