一、概述
     隨著大型樓宇和現代化建筑物的增多，供冷系統獲得了高速發展，工業以及其化行業對冷量的需要也促進了集中供冷事業的發展。集中供冷就是動力廠用冷媒體（一般為淡水和鹽水）將冷凍機所制冷量供給用戶。為了對制冷設備的運行進行管理和核算，對用戶所耗冷量進行結算，需要對有關節點進行冷量計量。
     冷凍水冷量計量就其方法來說，同熱水的熱量計量是一樣的，所供冷量可以看作是負的熱量。只是由于流體溫度低，導致具體做法上出現一些差異。

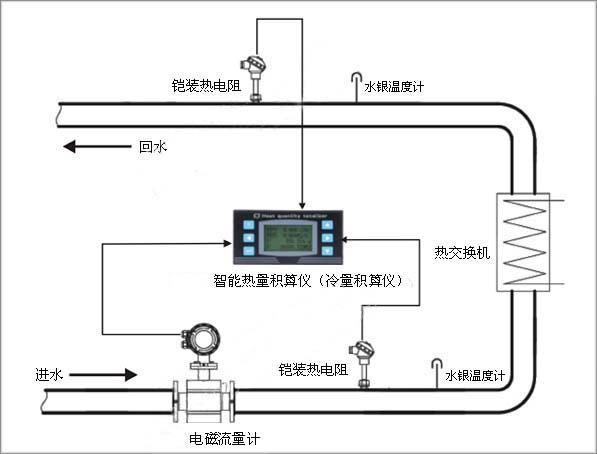

二、冷凍水冷量計量系統安裝示意圖
  空調用的冷凍水，水溫等級一般為5-6℃，冷媒體為淡水。低于5℃的供冷，則用鹽水或其它冷媒體。淡水冷凍水的冷量計量方法多采用如下圖所示的基于質量流量的計量的方法。




（1）在冷凍水的流量測量中，CK電磁流量計有明顯的優勢，其特點如下：
◆ 電磁流量計測量不受流體密度、粘度、溫度、壓力和電導率變化的影響。
◆ 電磁流量計測量管無阻礙流動部件、無壓損、直管段要求較低。
◆ 電磁流量計傳感器可帶接地電極，實現儀表良好接地。
◆ 電磁流量計傳感器采用**加工工藝，使儀表具有良好的抗負壓能力
①CK系列電磁流量計的襯里選擇：如果冷凍水是淡水的話，可以選擇橡膠襯里，成本較低，如果冷凍水為鹽水的話，必須選擇聚四氟乙烯襯里，如果既測淡水冷凍水又測鹽水，則必須選聚四氟乙烯襯里，CK電磁流量計可以根據現場的情況，選擇合適的襯里材料。
②熱電阻的選擇，CK儀表采用的是高品質、高精度的A級鎧裝熱電阻，精度可達±0.2%，大大提高系統的準確度，熱電阻接線盒采用防水防潮，使用壽命長。
③XSHT系列熱量積算儀針對現場溫度、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于導熱油鍋爐、水暖等供熱系統及熱交換系統，空調的冷量熱量和單元、樓宇和換熱站及熱力公司管網的熱量計量，對傳熱、傳質實現在線計量，從而為企業能源管理、能源消耗計量、技術經濟提供依據。



（2）除了電磁流量計測量之外，也可以采用超聲波流量計來測量，客戶可以根據現場情況作選擇，超聲波流量計熱能計量系統安裝示意圖如下所示。
①CK系列超聲波流量計采用國際標準熱焓值熱量計算公式（焓差法）實現冷量/熱量的測量，為滿足用戶不同工況的需要，可分為一體式、分體式，適用于空調的冷量熱量和單元、樓宇和換熱站及熱力公司管網的熱量計量等。
②熱電阻的選擇，CK儀表采用的是高品質、高精度的A級鎧裝熱電阻，精度可達±0.2%，大大提高系統的準確度，熱電阻接線盒采用防水防潮，使用壽命長。
