雷達物位計是一個統稱，所有的液體和固體形態的測量介質都可被稱為物料，其中測量液體介質高度的為雷達液位計，測量固體和粉末介質的為雷達料位計。

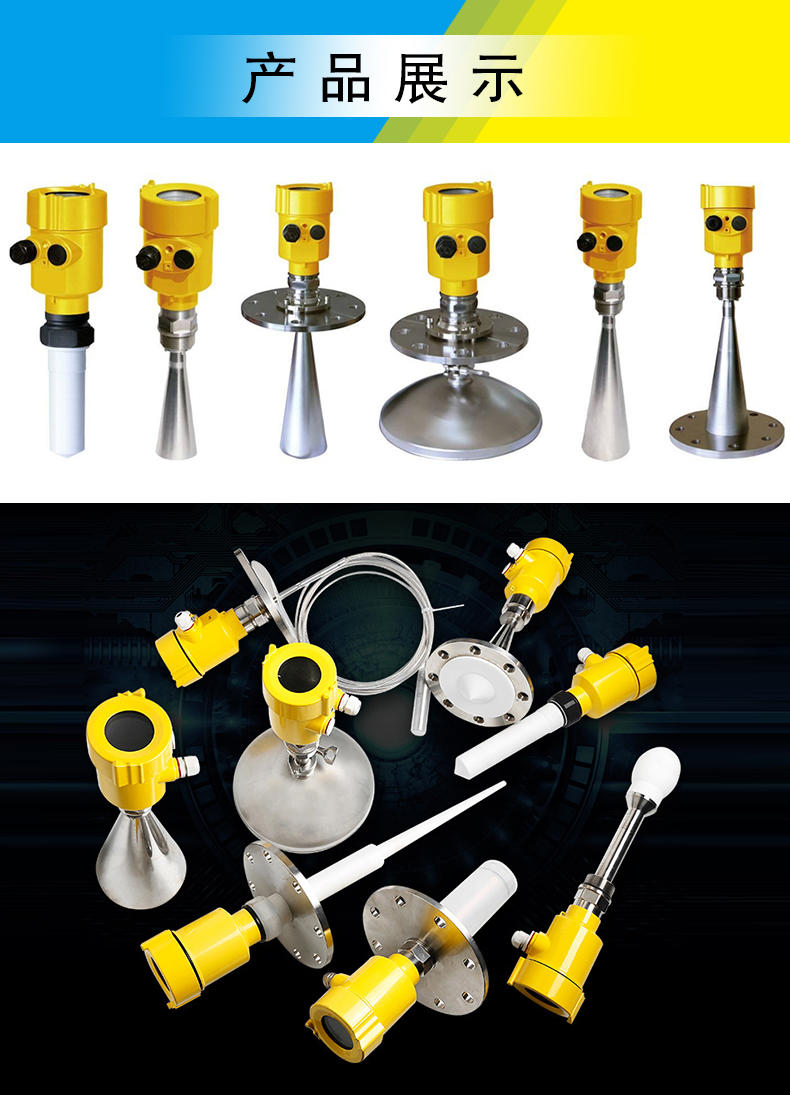

雷達物位計是通過雷達波的傳輸來達到測量的目的，因此對不不同的物料的特性，選擇不同的測量電線是特別重要的。不同的天線對于不一樣的物料所測量的結果可以會有很大的偏差，我們用戶不僅在選型時了解相關的情況，更要需要在廠家技術人員的指導下，進行正確的選擇。雷達物位計的天線形式主要有以下幾種形式。

1、棒式天線
絕緣棒天線通常用聚四氟乙烯、聚丙烯等高分子材料制成，耐腐蝕性能較好，可用于強酸、堿等介質。但微波發射角較大（約30°)，并且邊瓣較多，對于罐內結構較復雜的情況，干擾回波會較多，信噪比小，精度較低。但易于清洗，常用于測量運行條件較好、口徑較大、測量范圍小的槽罐和腐蝕性介質。如果被測介質易揮發冷凝，***好選擇棒形天線或水滴型天線；如嘉可自動化儀表生產的JKRD型雷達物位計，適合于測量腐蝕性介質，工作壓力可達1.6MPa，被測介質溫度可達200℃。

2、喇叭口天線

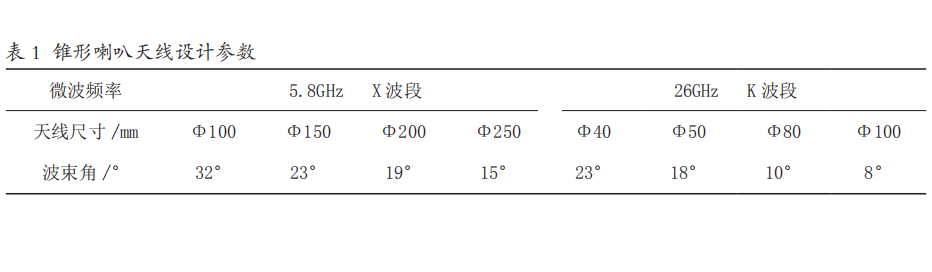

錐形喇叭天線的發射角與喇叭直徑及頻率見表1。
在同頻率下，喇叭直徑越大，發射角越小，如果是高頻雷達料位計，發射角就更小，準確度更高。如嘉可自動化儀表的JKRD型雷達物位計，測量精度可達±1mm。許多緩沖罐、儲罐、反應罐等都選用這類天線，但這類天線不適用于腐蝕性介質的測量。大多數經濟型雷達物位計都采用5.8GHz或6.3GHz的微波頻率，其發射角較大，容易在容器壁或內部構件上產生干擾回波。雖然喇叭天線增大可以減小發射角，但體積增大，安裝不便，而且改善有限。采用高頻率的雷達，如嘉可自動化儀表的JKDR (26GHz）雷達物位計，發射角可以到8°，這樣即使在測量狹長的料罐物位時，也能有較高的測量精度。如果用于大量程的測量場所選大喇叭口天線雷達物位計，小的喇叭天線則適用于小型容器。如果被測介質流動性較差并有掛料現象，那么選擇喇叭或棒狀雷達物位計。

3、拋物面天線
這是***近推出的新型天線，多用在高頻發射的雷達，由于其發射角只有7°，非常適合測量***目標和饒過障礙物進行測量。但其天線尺寸大，如果用X波段，直徑達Φ454mm，開孔尺寸要大于500mm，安裝使用不太方便。

4、平面天線
平面天線采用平面陣列技術，即多點發射源，與單點發射源相比，由于測量其于一個平面，而不是一個確定的點，配合相應電子線路，可使雷達物位計的測量精度達±1mm，可用于儲罐精密計量，主要用于計量級雷達物位計。平面天線適用于多種工況。

5、套管天線
當介電常數較小（1.6~3）或液面產生持續渦流或容器內裝置造成假反射時，應選這類儀表。套管對雷達波有聚焦作用，天線裝在導波管中或旁路管中。套管內徑大小對雷達波傳播時間產生影響，所以在參數設置時，應設置套管內徑參數，對行程內時間進行補償。另外，這類天線要求被測介質流動性好，不易掛料。如果被測容器帶有攪拌葉槳，并且葉槳的旋轉半徑幾乎和罐的直徑相等，那么雷達液位計的回波將會受到嚴重干擾，這時選用導波管式雷達液位計。

6、導波雷達天線
通過導波金屬或纜繩收發電磁波，屬接觸測量。由于它對粉塵、蒸汽、導波桿上粘附介質等影響較小，所以更**地應用在固體料位和介電常數很小的液位測量。雙纜式導波雷達液位計是采用測量電容的變化來測量液面的高低的，兩電極間的介質即為液體及其上面的氣體，適用于具有腐蝕性和高壓的介質的液位測量，根本上解決溫度、濕度、壓力、物質的導電性等因素對測量過程的影響，因而具有極高的抗干擾性和可靠性。同軸管式雷達液位計加裝同軸管式探頭的導波雷達物位計，應用于介電常數較低的或表面波動液體的液位測量和控制；如果被測物料的介電常數太低，一般類型的雷達物位計都不適合。
