電磁流量計作為一種在工業生產中為常見的流量測量儀表，為了保證儀表在生產中能夠正常穩定的工作，在儀表安裝與調試過程中會有一系列的問題需要我們注意，在調試和運行過程中經常有一些典型的故障，因此對于一個穩定的正常工作的流量計來說，安裝調試的每一個環節都非常重要，潤中儀表科技有限公司作為一家**電磁流量計生產制造商和**的服務提供商，在長期為客戶服務的過程中積累了大量的經驗，關于這些有著一整套的方的解決方案，下面對于這些需要我們加以關注的要點為大家一一介紹：

*先我們對于電磁流量計的特點作一下概述：
（1）流量計測量管是一段無阻流檢測件的光滑直管，無活動及阻流部件，不易阻塞，無壓力損失。對于大口徑管道來說節能效果顯著，可測量含有固體顆粒或纖維的液固二相流體。
（2）輸出與流量呈線性關系，測量范圍寬，測量管徑為（2.5¯3000）mm。
（3）安裝要求低，上游直管段長度為5D，下游直管段長度為2D（D為流量計兩板的間距）。
（4）測量準確度可高達±0.5%。
2. 電磁流量計的應用條件
（1）被測介質溫度一般不超過120℃，壓力不超過1.6MPa，流速不得低于0.3m/s。
（2）被測介質必須是導電性的液體，低電導率>5μs/cm，被測介質中不能含有較多鐵磁性物質及氣泡，不能用于氣體、蒸汽、石油制品等非導電性液體測量。

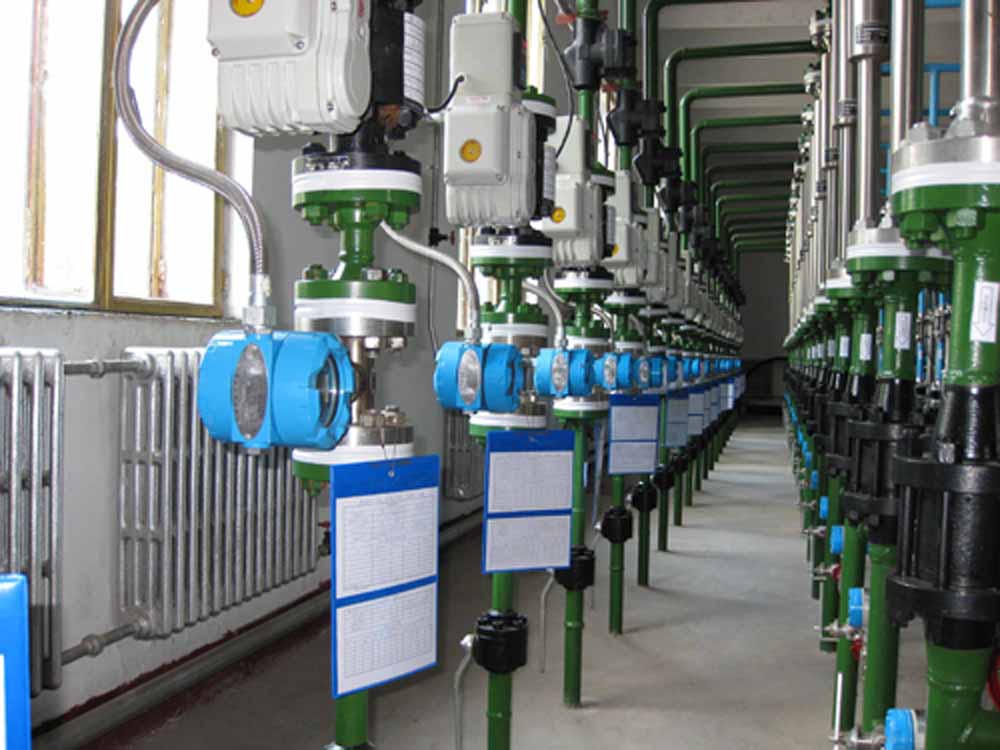

電磁流量計安裝與調試的常見問題
1. 好垂直安裝，使介質自下而上流經儀表。如不能垂直安裝，水平安裝也可，但要保證兩電極在同一水平面上。當被測介質中固體顆粒多時，應垂直安裝使襯里不受磨損（水平安裝會造成局部磨損）。
2. 流量計安裝位置應避免強烈震動，應避免強干擾源，要遠離一切磁源（如大功率電機、變壓器等）。
3.  流量計安裝時接地非常重要。因儀表信號較弱，外界略有干擾就會影響測量準確度。因此，變送器外殼、屏蔽線、測量管及變送器兩端管道都要接地，并設置單獨接地點。
 4.  流量計水平安裝時，上游側應有大于5D的直管段，當有閥門、擴大管時應加長到10D，上游的截止閥應全部打開。下游直管段應有大于3D的直管段，調節應安裝在流量計的下游側。為防止流體擾動，擴大管的圓錐角應小于15°。
 5. 流量計安裝時，前后直管段如有縮管將影響儀表的測量準確度。
6. 流量計安裝使用時，不能在負壓的情況下使用。因為變送器的襯里容易剝落，所以流量計只能在正壓的工藝管線上安裝使用。
7. 流量計安裝完畢初次使用時，設置管徑非常重要，一定要將管內徑設置準確。

電磁流量計典型故障診斷及處理
 1. 無流量輸出。檢查電源部分是否存在故障，測試電源電壓是否正常；測試保險絲通斷；檢查傳感器箭頭是否與流體流向一致，如不一致調換傳感器安裝方向；檢查傳感器是否充滿流體，如沒有充滿流體，更換管道或垂直安裝

 2.  信號越來越小或突然下降。測試兩電極間絕緣是否破壞或被短路，兩電極間電阻值正常在（70～100）Ω之間；測量管內壁可能沉積污垢，應清洗和擦拭電極，切勿劃傷內襯。  測量管襯里是否破壞，如破壞應予以更換。
 3.零點不穩定，檢查介質是否充滿測量管及介質中是否存在氣泡，如有氣泡可在上游加裝消氣器，如水平安裝可改成垂直安裝；檢查儀表接地是否完好，如不好，應進行三級接地（接地電阻≤100Ω）；檢查介質電導率應不小于5μs/cm；檢查介質是否淤積于測量管中，清除時注意不要將內襯劃傷。
4.  流量指示值與實際值不符。檢查傳感器中的流體是否充滿管，有無氣泡，如有氣泡可在上游加裝消氣器；檢查各接地情況是否良好；檢查流量計上游是否有閥，如有，移至下游或使之全開；檢查轉換器量程設定是否正確，如不對，重新設定正確量程。

 5. 示值在某一區間波動。檢查環境條件是否發生變化，如出現新干擾源及其他影響儀表正常工作的磁源或震動等，應及時清除干擾或?qū)⒘髁坑嬕莆唬粰z查測試信號電纜，用絕緣膠帶進行端部處理，使導線、內屏蔽層、外屏蔽層、殼體之間不相互接觸。

電磁流量計常見故障，有的是由于選用不當、安裝不妥、環境條件、流體特性等因素造成的故障，有的是由于儀表本身元器件損壞引起的故障，如顯示波動、精度下降甚至儀表損壞等。它一般可以分為兩種類型：安裝調試時出現的故障和正常運行時出現的故障。

1、調試期故障
調試期待故障一般出現在儀表安裝調試階段，一經排除，在以后相同條件下一般不會再出現。常見的調試期故障一般由安裝不妥、環境干擾以及流體特性影響等原因引起。

1）環境方面 通常主要是管道雜散電流干擾，空間強電磁波干擾，大型電機磁場干擾等。管道雜散電流干擾通常取良好的單獨接地保護就可獲得滿意結果，渦輪流量計但如遇到強大的雜散電流（如電解車間管道，有時在兩電極上感應的交流電勢峰值Vpp可高達1V），尚需采取另外措施和流量傳感器與管道絕緣等。空間電磁波干擾一般經信號電纜引入，通常采用單層或多層屏蔽予以保護。
 2）流體方面 被測液體中含有均勻分布的微小氣泡通常不影響電磁流量計的正常工作，但隨著氣泡的增大，儀表輸出信號會出現波動，若氣泡大到足以遮蓋整個電極表面時，隨渦街流量計著氣泡流過電極會使電極回路瞬間斷路而使輸出信號出現更大的波動。

3）安裝方面 通常是電磁流量計傳感器安裝位置不正確引起的故障，常見的如將傳感器安裝在易積聚氣體的管系高點；或安裝在自上而下的垂直管上，可能出現排空；或傳感器后無背壓，流體直接排入大氣而形成測量管內非滿管。

    低頻方波勵磁的電磁流量計測量固體含量過多漿液時，也將產生漿液噪聲，使輸出信號產生波動。測量混合介質時，如果在混合未均勻前就進入流量傳感進行測量，也將使輸出信號產生波動。電極材料與被測介質選配不當，也將由于化學作用或極化現象而影響正常測量。應根據儀表選用或有關手冊正確選配電極材料。

    2、運行期故障
    運行期故障是電磁流量計經調試并正常運行一段時期后出現的故障，常見的運行期故障一般由流量傳感器內壁附著層、雷電打擊以及環境條件變化等因素引起。

    1）環境條件變化 在調試期間由于環境條件尚好（例如沒有干擾源），流量計工作正常，此時往往容易疏忽安裝條件（例如接地并不怎么良好）。在這種情況下，一旦環境條件變化，運行期間出現新的干擾源（如在流量計附近管道上進行電焊，附近安裝上大型變壓器等），就會干擾儀表的正常工作，流量計的輸出輸出信號就會出現波動。

    2）雷電打擊 雷擊容易在儀表線路中感應出高電壓和浪涌電流，使儀表損壞。它主要通過電源線或勵磁線圈或傳感器與轉換器之間的流量信號線等途徑引入，尤其是從控制室電源線引入占絕大部分。

    3）傳感器內壁附著層 由于電磁流量計常用來測量臟污流體，運行一段時間后，常會在傳感器內壁積聚附著層而產生故障。這些故障往往是由于附著層的電導率太大或太小造成的。蒸汽流量計若附著物為絕緣層，則電極回路將出現斷路，儀表不能正常工作；若附著層電導率顯著高于流體電導率，則電極回路將出現短路，儀表也不能正常工作。所以，應及時清除電磁流量計測量管內的附著結垢層
本文由潤中儀表科技有限公司整理發布。
