磁翻板液位計現在在各種有槽罐的工業場所的使用量越來越大了，因為其不需要借助其他手段就可以直觀地反映容器內部液位實際狀態，這種簡單直觀的優點得到廣大用品的認可。并且如果用遠傳信號的需要，也可以通過在讓廠家配套外傳裝置輸出4-20mA電源信號來實現。生產現場中大量程在2米以上磁翻板液位計的測量準確度往往與差壓變送器不分上下,從這一點上來說，磁翻板液位計測量槽罐液位方面還是相當有優勢的。不過由于受到現場實際條件的制約,各廠家所宣傳的免維護的優點并不能得到真正的體現，所以檢測的需求也隨之增加。



磁翻液位計結構原理的簡單說明：
磁翻板液位計是根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的**磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉,從而實現液位清晰的指示。通過內置干簧管觸點的開閉,實現電流或電壓信號的傳送。磁翻板液位計在出廠時一般會通過模擬方法(此方法規程中未說明)進行調校,確保供貨時與實際介質相匹配。

儀表現場檢定的需要關注的幾點問題：
根據國家規定的檢定標準，在長度小2米的液位計的檢定需要通過標準水箱進行，長度大于2米的則需要用模擬法進行。不過實際情況往往限制了不能按標準的檢定程序進行，比如在實驗室中儀表尺寸過長，無法進行安裝，國家規定的模擬檢定方法又缺乏詳細的說明，在這種情況下，如何實現液位計在線校準呢?總結下來，有以下幾點需要加以注意：
1、現場儲罐就如同一個黑匣子,如何確定液位參照點進行校準是一個關鍵的問題；
2、液位計測量的介質密度范圍往往較寬,一般為0.8~1.2g/cm3,密度對液位計測量誤差的影響如何進行修正；
3、儲液罐的安裝不可能是**豎直的,那么如何選擇測量標準器,怎么測,將會顯得非常重要。

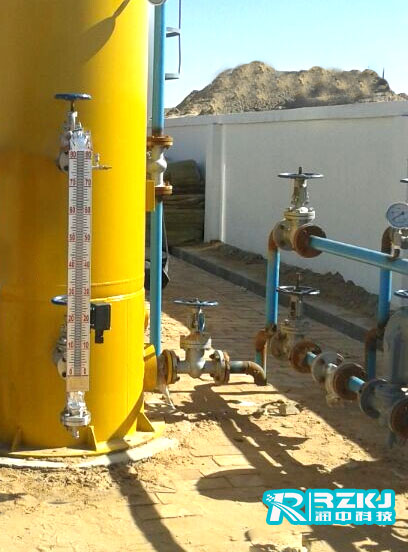

本文以帶電遠傳信號(4~20mA)的側裝式磁翻板液位計為例探討簡單而有效的現場校準方法,以期能夠達到在現場安裝條件下測量整個系統的液位誤差及其不確定度的目的,具有實際意義。

現場校準具體步驟:

一、確定介質密度
介質密度可以用標準密度計測量,也可以根據用戶提供的具體資料查取,介質密度需記錄備案,確保介質密度能夠符合液位計使用說明書的要求。雖然理論上介質密度對液位計的示值有影響,但是實際使用中液位計的零位和滿度值都可以通過電位器直接調整過來。

二、確定參考零點
用游標卡尺測量連接管路內徑D,在罐體上部確定一個標準液位的下尺點,如有條件,好能夠打磨成凹槽以免測深尺擺動,并作記號;

在罐內不帶壓力的狀態下以手動方式往儲罐內注水,當水位略高于液位計進水管時停止注水,打開下連接法蘭口手動球閥E并松開罐體與被校液位計間的連接法蘭F(不取下,使水流不過沖),直到管路中無涌動流時,關閉E,取下法蘭,待罐內液體平穩時打開E,再待呈滴流狀態,穩定1min(必要時可通過排水閥門排水,提高檢測效率);

用測深鋼卷尺測量從測點到水面間的距離ha,實際零位空高h0=ha-D/2,此狀態即液位計測量零點

三、各液位點的校準
裝上法蘭,關閉E,繼續往罐內注水,至翻板指示需校準液位的主刻度處,待水面穩定后測量輸出電流Ii及水位空高hi,實際液位為:H0=h0-hi=ha-D/2-hi;
繼續其他點的測量直到滿量程。

四、液位零點和滿度的調校
在確定參考零點的同時,調整零點電位器,使得輸出電信號顯示為4mA;滿度調整在標準液位的上限值進行,調增滿量程電位器,使得輸出電信號顯示為20mA。下行程測量中若輸出存在偏差,參照此方法進行調整。現場校準需要重復以上步驟三個回程的測量。

本文結語：通過以上的操作過程可以看到，其實側裝式磁翻板液位計現場校準所用的儀器簡單實用,可操作性強,解決了大量程儀表實驗室無法檢測的令人棘手的難題，具有很好的實用價值。另外，當測量介質具有腐蝕性等特點而不可以直接接觸的情況下，如果罐體傾斜度微小、測點表面水平,也可用激光測距儀來代替測深鋼卷尺，盡管如此,現場檢測還具有一定的局限性，對于帶壓容器和易揮發介質的液位校準則不能使用這種方法進行。
