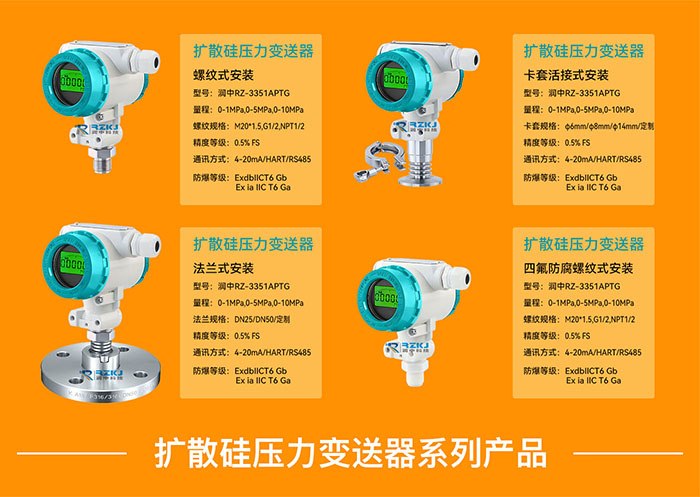

擴散硅壓力變送器

擴散硅壓力變送器工作原理
擴散硅壓力變送器的核心工作原理是基于擴散硅半導體的壓阻效應,實現壓力信號到標準電信號的**轉換。被測介質(氣體或液體)通過接口作用于隔離膜片,膜片將壓力均勻傳遞至內部核心的擴散硅敏感芯片,該芯片內置由壓敏電阻組成的惠斯通電橋。當壓力施加時,芯片晶格產生微小機械形變,引發壓敏電阻的電阻率發生線性變化,進而破壞惠斯通電橋的平衡狀態,輸出與壓力大小成正比的毫伏級微弱電壓信號。隨后,微弱信號經信號處理模塊進行放大、溫度補償與濾波處理,有效抵消環境溫度波動和干擾信號對測量精度的影響,*終轉換為工業領域通用的標準電信號(如 4-20mA 電流信號或 0-5V 電壓信號),供控制系統、顯示儀表等外部設備采集讀取,完成整個壓力測量過程。其核心優勢在于無機械傳動部件,依賴材料物理特性實現直接轉換,兼具響應速度快、測量精度高、穩定性強的特點,**適配各類工業壓力監測場景。
擴散硅壓力變送器壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點,能在各種正負壓力測量中得到**應用。采用進口擴散硅芯體作為壓力檢測元件,傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。可替代傳統的遠傳變送器,霍爾元件、差動變送器,而且具備DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字變送器、電子電位差計配套使用,也能與各種自動調節系統或計算機系統配套使用。
| 基礎參數 | |
| 測量介質 | 氣體、液體等 (與接觸材質兼容) |
| 壓力量程 | 0~1MPa~110MPa(詳見量程選型表) |
| 壓力方式 | 表壓、密封壓 |
| 精度等級 | 0.5%FS |
| 介質溫度 | -40~85℃ |
| 接通時間 | 20ms |
| 穩定性能 | ±0.1% FS/年 |
| 溫度補償 | -10~70℃ |
| 溫度漂移 | ±0.01%FS/℃(溫度補償范圍內) ±0.05%FS/℃(溫度補償范圍外) |
| 防爆類型 | 隔爆型 Ex db ⅡC T6 Gb 隔爆粉塵型 Ex tb IIIC T80℃ Db 注:本質安全必須經由安全柵或本安電源供電 |
| 防護等級 | IP66 注:以上防護等級是指電氣連接完整后所達到 |
| 耐用性能 | 1X10?次(量程下限到量程上限循環次數) |
| 響應頻率 | 模擬信號輸出≤30Hz 數字信號輸出≤5Hz HART通訊≤10Hz |
| 整體重量 | 無顯示≈1.25kg 有顯示≈1.4kg |
| 分辨率 | 模擬輸出0.01%FS、數字輸出0.05%FS |
| 接通時間 | 20ms |
| 輸出供電 | |
| 4~20mA | 無顯示:9~28VDC、有顯示:15~28VDC、本質安全型:15~24VDC |
| RS485 | 有/無顯示:9~28VDC |
| 0~10VDC | 有/無顯示:15~28VDC |
| 0~5VDC | 有/無顯示:9~28VDC |
| 1~5VDC | 有/無顯示:9~28VDC |
| 4~20mA HART | 有/無顯示:13~28VDC、本質安全型:15~24VDC |
| *大功率 | |
| 4~20mA | 有/無顯示:≤0.02Us(W) |
| RS485 | 有顯示:≤0.02Us(W)、無顯示≤0.015Us(W) |
| 0~10VDC | 有顯示:≤0.02Us(W)、無顯示≤0.008Us(W) |
| 0~5VDC | 有顯示:≤0.02Us(W)、無顯示≤0.008Us(W) |
| 1~5VDC | 有顯示:≤0.02Us(W)、無顯示≤0.008Us(W) |
| 4~20mA HART | 有/無顯示:≤0.02Us(W) |
| 負載特性 | |
| 電壓型 | ≥10kΩ |
| 電流型 | 無顯示負載≤{(Us-7.5)÷0.02}Ω 有顯示負載≤{(Us-12)÷0.02}Ω (Us=供電電壓) |
| HART電流型 | 負載≤{(Us-12)÷0.02}Ω(Us=供電電壓) |
| 環境條件 | |
| 環境溫度 | -40~85℃ |
| 環境濕度 | 0%~95%RH(無冷凝無結露) |
| 過壓與爆破 | |
| 過載壓力 | 200%FS、150%FS |
| 爆破壓力 | 500%FS、400%FS、300%FS |
| 整體材質 | |
| 膜片 | 316不銹鋼 (接觸被測介質) |
| 過程連接 | 316不銹鋼 (接觸被測介質) |
| 外殼 | 壓鑄鋁 |
| 密封件 | 見過壓與爆破圖表(接觸被測介質) |
| 顯示窗 | ≈6mm防爆玻璃 |
| 機械穩定性 | |
| 抗振性能 | 10g(20…2000Hz) 符合IEC60068-2-6標準 |
| 抗沖擊性 | 500g/ms 符合IEC60068-2-27標準 |
| 電氣保護 | |
| 短路保護 | ** |
| 反極保護 | 無損害,但不工作 |
| 絕緣電阻 | ≥100MΩ,500VDC |
| 絕緣強度 | 500VAC |
| 輸出限制 | |
| 4-20mA | 輸出*小4mA,輸出*大20mA |
| RS485 | 輸出*小0,輸出*大2000 |
| 0~10VDC | 輸出*小0.001VDC,輸出*大10VDC |
| 0~5VDC | 輸出*小0.001VDC,輸出*大5VDC |
| 1~5VDC | 輸出*小0.001VDC,輸出*大5VDC |
| 4-20mA HART | 輸出*小3.8mA,輸出*大22mA |
擴散硅壓力變送器產品咨詢、選型、報價, 咨詢電話:0517-86917118,手機: 1560-1403-222
