一、性能特點
RZ-UHZ密封儲罐液位計/負壓液位計是應用戶需要在地下容器上開孔位置要求而開發的新一代液位計， 跟內裝型液位相比，具有價格便宜、能適用于易燃易爆、有毒、強腐蝕性和揮發性的環境中工作。

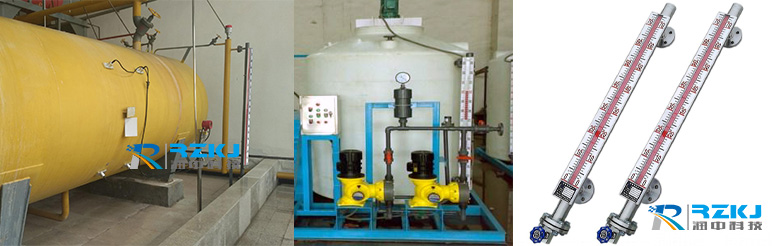

密封儲罐液位計/負壓液位計可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，具有防爆，防腐，耐高壓，耐高溫等特點。本類產品具有顯示直觀，讀數方便、安全可靠、液位指示清晰等特點，**應用于油庫、 地下儲罐、槽等容器及食品、化工、化肥等行業上，同時在該液位計上配上有關的配件，還具有報警和控 制信號輸出功能。
主要特點：
　?。薄⒚芊庑詮姡灰诐B透——本系列產品采用特殊接口處理，更適合液氨等高滲透場合使用
　?。?、耐高溫、高壓能力強——本系列產品大溫度可大500℃,大壓力可達10MPa
　?。场⒚芊鈨抟何挥?負壓液位計耐腐蝕能力——本系列產品采用新不銹鋼內襯PTFE工藝,使產品防腐能力超強
　?。础⒚芊鈨抟何挥?負壓液位計可在低溫場合使用——本系列產品中可選配采用特殊夾套工藝的型號，零下200度場合也能應付自如
　?。怠⑿盘栠h傳能力強——本產品信號輸出可為4-20mA開關量、模擬量



二、工作原理
密封儲罐液位計/負壓液位計由本體(由上、下導管組成)，翻板箱(由紅、白雙色磁性小翻板 組成)，浮子(由磁體、頂桿、浮筒組成)等組成，其結構如圖所示，工作原理 為:容器內的浮筒(按不同介質和壓力針對研制)，在下導管中隨液面高度的變 化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻動并用紅，白顏色來指示液位高度。

三、技術參數
測量范圍：150～15000mm
精確度：±10mm
工作壓力：常壓～10MPa
工作溫度：-200～500℃
介質密度：0.5～2.0 g/cm3
介質密度差：≥150kg／m3（測量界位）
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度：≤0.08m/s
介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）
過程連接：
側裝法蘭：DN20、DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97
頂裝法蘭：DN80、DN100／PN1.0，PN2.5凸面或DN80、DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97或者由客戶指定安裝尺寸。
材質：主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE
浮子：316L、鈦；PTFE
