電磁流量計等流量儀表與管道連接有哪幾種方式

發表時間：2018-12-04 ??點擊次數：836? 技術支持：1560-1403-222

工業生產過程中需要用到大量的液體介質，對于此類液體介質的體積，質量，比重，液位等參數的測量需要用到大量的工業儀表，比如流量計、液位計、密度計等等。這些儀表皆被稱為過程儀表，其中流量計是其中一個為重要的分支，其種類繁金，規格多樣，比如常見的電磁流量計、渦輪流量計、渦街流量計、孔板流量計、超聲波流量計等等。每一種流量計連接方式也都不相同。采用何種安裝方式，需要根據測量現場的工況要求，以及生產中對于精度以及成本的考慮。本文就從電磁流量計等工業儀表的安裝方式作一個簡略的介紹。

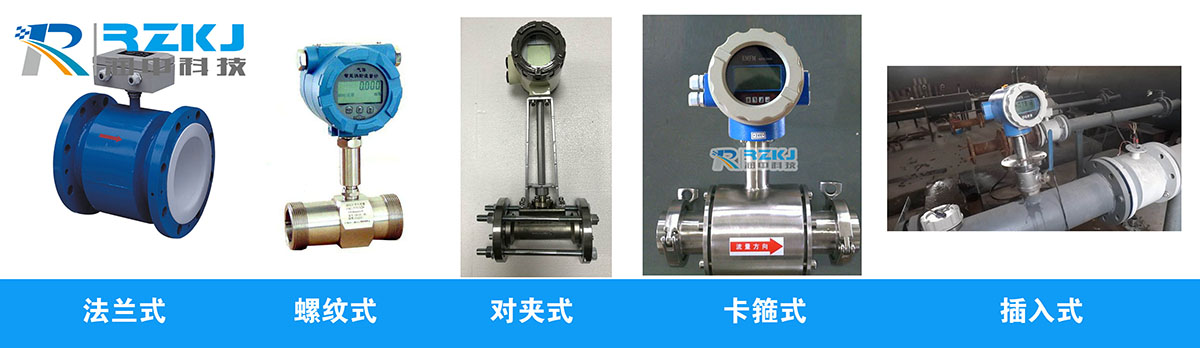

　　一、法蘭連接：這種連接方法是用的多的，電磁流量計、渦輪流量計、羅茨流量計等等都有這種連接方式，只要把兩端的法蘭與管道上的法蘭用螺栓固定好就可以了，安裝時需要管道與流量計本身的法蘭規格與標準相匹配，一共是需要四片法蘭。一般是口徑大于DN25的管道都采用此安裝方式，是流量計連接方式中為通用的連接方式。

　　二、螺紋連接：也有一些流量計選用的是螺紋連接，這種連接方式多是針對小于DN50的管徑，因為太小的管徑無法安裝法蘭，此安裝方式通常在醫療、食品職業中應用較多，因為在醫療和食品行業中的液體介質相比較化工石油等行業，流量計所測的流要小很多，需要的管徑也小，所以一般采用螺紋連接。

　　三、對夾式連接：這種連接辦法比較簡單方便，將流量計上的法蘭焊接在管道上，之后將流量計放在兩片法蘭之間用螺紋固定即可，因為流量計本身不需要帶法蘭，此安裝方式一共只需要兩片法蘭即可。為常見的是渦街流量計很多都是采用這種連接方式的。

四、清潔型卡箍連接：如今一些小口徑、工作壓力低的管道選用的即是這種連接，經過這種連接形式，能夠快速裝置和拆開流量計，其日常清潔和維護也是很方便的，因此采用這種安裝方式的流量計亦被稱為衛生型流量計或快裝型流量計。

五、另外比如電磁流量計，渦街流量計安裝時還可以采用插入式的安裝方式，插入式安裝方式，可以在不中斷管道流體的狀態下進行，在不影響當前工作的情況下進行安裝。缺點是測量的精度較低，如果在控制要求不高的工況環境中，無論是從成本考慮還是從簡安裝性考慮，都是不錯的選擇。

　　對于流量計廠家來說，和客戶溝通是為了做好流量計選型工作，這個時候就肯定會問到對方需要什么樣的連接方式。除了清楚連接方式之外，還要清楚多大的法蘭，什么標準尺寸的法蘭;什么樣的螺紋，內螺紋還是外螺紋，幾寸的螺紋等等。正確的選擇連接方式，是保證正常使用流量計的前提。
