頂裝式磁翻板液位計的適用范圍與選用須知
發表時間：2020-02-17 ??點擊次數：644? 技術支持：1560-1403-222
頂裝磁翻板液位計屬于一種常規的液位測量儀表，可以實現液位的現場實時顯示，并且因為是基于浮力和磁力及機械工作原理，無需電源供應便能實現液位的測量，安全性能得到保證，是一種非常安全可靠的液位顯示儀表。頂裝磁翻板液位計可以**用于諸如石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、弱酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內與1Cr18Ni9Ti、1Cr18Ni9Ti+PTFE（內襯聚四氟乙烯）、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。頂裝磁翻板液位計有多種安裝形式供選擇，以適應不同場合、環境的要求。
頂裝磁翻板液位計產品結構
頂裝磁翻板液位計是磁翻板液位計大家庭中的一員，顧名思義，這種磁翻板液位計的安裝方式是頂裝形式,采用直接安裝于容器頂部的一種安裝方式，通過浮球隨液面（或界面）的上下移動由連桿帶動浮子上下移動，利用磁耦合原理驅動磁性翻板指示器，用紅白兩色翻片直觀地指示出容器內的液位或界位，來實現遠距離的數據傳送和實時的液位測量。相比側裝磁翻板液位計，頂裝磁翻板液位計在具體結構上仍有一些差別，具體如下：
頂裝磁翻板液位計的工作原理：
頂裝磁翻板液位計由本體(由上、下導管組成）、翻柱箱（由紅、白雙色磁性小翻柱組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成。頂裝磁翻板液位計工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度，同時液位變送器將液位信號傳送至控制中心進行液位指示和控制，也可通過計算機進行集中監控。
關于磁翻板液位計主要有兩種安裝方式：側裝式和頂裝式，當然也有根據測量現場特殊的工況條件特別定制的磁翻板液位計產品，其安裝方式會有所區別。側裝式磁翻板液位計主要用于槽、罐的側面安裝，一般需要配對兩只連通管，兩套對接法蘭，頂裝有排空閥，底部有排污閥。頂裝式磁翻板液位計在大多數工業應用當中，磁翻板液位計通常采用側裝的方式來進行液位檢測。但對于地下貯槽等各種地下容器內的液位測量而言，則不便采用側裝式磁翻板液位計。這時，頂裝式磁翻板液位計便是***的選擇。
頂裝式磁翻板液位計適用于各種儲罐、槽罐、球形容器和鍋爐的液位測量。頂裝式磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠可根據實際情況選配更大規格的連接法蘭。若安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞、大風天氣等，不會受到損壞。
頂裝磁翻板液位計的選用須知：
1、 防腐型公稱壓力≤1.0MPa。安裝連接法蘭，頂裝磁翻板液位計出廠的常用突面尺寸參考標準制造。
2、 頂裝磁翻板液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠頂裝磁翻板液位計出廠時，標尺刻度零位已遷移 到實際值)。頂裝磁翻板液位計測量范圍不超過5米，否則影響頂裝磁翻板液位計的穩定可靠、牢度等。
頂裝磁翻板液位計在安裝時需要注意的是：
頂裝磁翻板液位計與罐體的連接部分一般是選配DN80或DN100的法蘭連接，如何覺得牢固性不夠可以根據實際情況選配更大規格的連接法蘭。一般情況下DN80和DN100就夠用。頂裝磁翻板液位計在安裝高度較高達到4到5米時，建議在兩邊增加固定拉索，可以保證儀表在有較惡劣的測量環境中，比如現場震動較大，或有時遭遇碰撞的情況下，不受到損壞。
10米以及10米以上有點長，不管是分段與否，建議在中間部位或者每個分段的法蘭周圍用卡箍或者其他固定件固定。頂裝磁翻板液位計在裝置時，一定要堅持筆直狀況，頂裝磁翻板液位計與容器引管間應加裝有球閥，以便于液位計的維修和拆開清洗。
頂裝磁翻板液位計的護導管和主體導管必須保持垂直。連桿不能彎曲，必須挺直插入。
上一條：采用雷達水位計進行水文情況實時監測和及時更新的系統介紹
下一條：電磁流量計和超聲波流量計等儀表在水務公司自動化控制的應用介紹
頂裝磁翻板液位計產品結構
頂裝磁翻板液位計是磁翻板液位計大家庭中的一員，顧名思義，這種磁翻板液位計的安裝方式是頂裝形式,采用直接安裝于容器頂部的一種安裝方式，通過浮球隨液面（或界面）的上下移動由連桿帶動浮子上下移動，利用磁耦合原理驅動磁性翻板指示器，用紅白兩色翻片直觀地指示出容器內的液位或界位，來實現遠距離的數據傳送和實時的液位測量。相比側裝磁翻板液位計，頂裝磁翻板液位計在具體結構上仍有一些差別，具體如下：

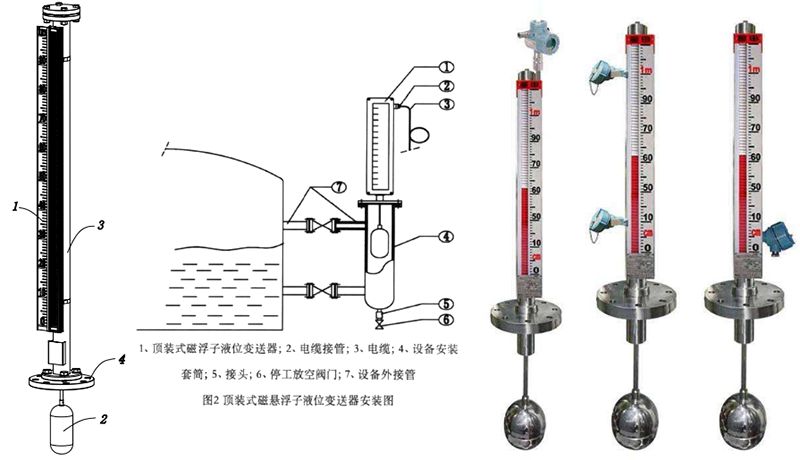

根據上圖，①為指示器，也稱顯示面板。指示器（顯示面板）主要起就地顯示的作用，以方便遠距離觀察液位的實際情況。為方便安裝，指示器一般與浮筒捆綁在一起。
②為磁浮子。與側裝磁翻板液位計不同，頂裝磁翻板液位計的磁浮子并沒有安裝在浮筒里面，而是安裝在護筒里面，與被測液體直接接觸。當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。根據液體密度和酸堿性的不同，選擇不同體積、重量和材質的磁浮子與之相匹配，以達到*佳測量精度。
③為浮筒。浮筒通過過程連接與被測容器連接在一起，形成連通器，實現液位的測量。浮筒的材質根據不同的液體化學屬性有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等。
④為連接法蘭。頂裝磁翻板液位計的過程連接法蘭與側裝磁翻板液位計的連接法蘭有所不同，側裝磁翻板液位計的連接法蘭一般是兩個，呈上下對稱的，而頂裝磁翻板液位計的連接法蘭只有一個，而且如果是防腐式的連接法蘭，其工藝要求比普通側裝式要求要高很多。同樣的，不同的液體屬性和工況，應選擇相應壓力和直徑的連接法蘭與之相匹配。
頂裝磁翻板液位計的工作原理：
頂裝磁翻板液位計由本體(由上、下導管組成）、翻柱箱（由紅、白雙色磁性小翻柱組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成。頂裝磁翻板液位計工作原理為：容器內的浮筒（按不同介質和壓力針對研制），在下導管中隨液面高度的變化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本體外的翻柱翻動并用紅、白顏色來指示液面高度，同時液位變送器將液位信號傳送至控制中心進行液位指示和控制，也可通過計算機進行集中監控。
關于磁翻板液位計主要有兩種安裝方式：側裝式和頂裝式，當然也有根據測量現場特殊的工況條件特別定制的磁翻板液位計產品，其安裝方式會有所區別。側裝式磁翻板液位計主要用于槽、罐的側面安裝，一般需要配對兩只連通管，兩套對接法蘭，頂裝有排空閥，底部有排污閥。頂裝式磁翻板液位計在大多數工業應用當中，磁翻板液位計通常采用側裝的方式來進行液位檢測。但對于地下貯槽等各種地下容器內的液位測量而言，則不便采用側裝式磁翻板液位計。這時，頂裝式磁翻板液位計便是***的選擇。
頂裝式磁翻板液位計適用于各種儲罐、槽罐、球形容器和鍋爐的液位測量。頂裝式磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠可根據實際情況選配更大規格的連接法蘭。若安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在較惡劣的測量環境下，比如現場有振動的環境，或遭到碰撞、大風天氣等，不會受到損壞。
頂裝磁翻板液位計的選用須知：
1、 防腐型公稱壓力≤1.0MPa。安裝連接法蘭，頂裝磁翻板液位計出廠的常用突面尺寸參考標準制造。
2、 頂裝磁翻板液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠頂裝磁翻板液位計出廠時，標尺刻度零位已遷移 到實際值)。頂裝磁翻板液位計測量范圍不超過5米，否則影響頂裝磁翻板液位計的穩定可靠、牢度等。
頂裝磁翻板液位計在安裝時需要注意的是：
頂裝磁翻板液位計與罐體的連接部分一般是選配DN80或DN100的法蘭連接，如何覺得牢固性不夠可以根據實際情況選配更大規格的連接法蘭。一般情況下DN80和DN100就夠用。頂裝磁翻板液位計在安裝高度較高達到4到5米時，建議在兩邊增加固定拉索，可以保證儀表在有較惡劣的測量環境中，比如現場震動較大，或有時遭遇碰撞的情況下，不受到損壞。
10米以及10米以上有點長，不管是分段與否，建議在中間部位或者每個分段的法蘭周圍用卡箍或者其他固定件固定。頂裝磁翻板液位計在裝置時，一定要堅持筆直狀況，頂裝磁翻板液位計與容器引管間應加裝有球閥，以便于液位計的維修和拆開清洗。
頂裝磁翻板液位計的護導管和主體導管必須保持垂直。連桿不能彎曲，必須挺直插入。
